Shield pentru Arduino cu LCD si Tastatura (LCD 1602 cu Keypad)

0104110000002532

Produs nou

Acest shield este o plăcuță de extensie pentru Arduino Uno și conține o mini tastatură și un LCD.

More details

Acest produs nu mai este in stoc

$5.76
cu toate taxele incluse

Valabil în limita stocului disponibil

Prețul include costurile colectării, tratării și eliminării DEEE și DBAT

Adauga la lista dorintelor

Fișa tehnică

Greutate 53.95

Informații

Instrucțiuni de utilizare:

1. Montați shield-ul pe placa de dezvoltare.

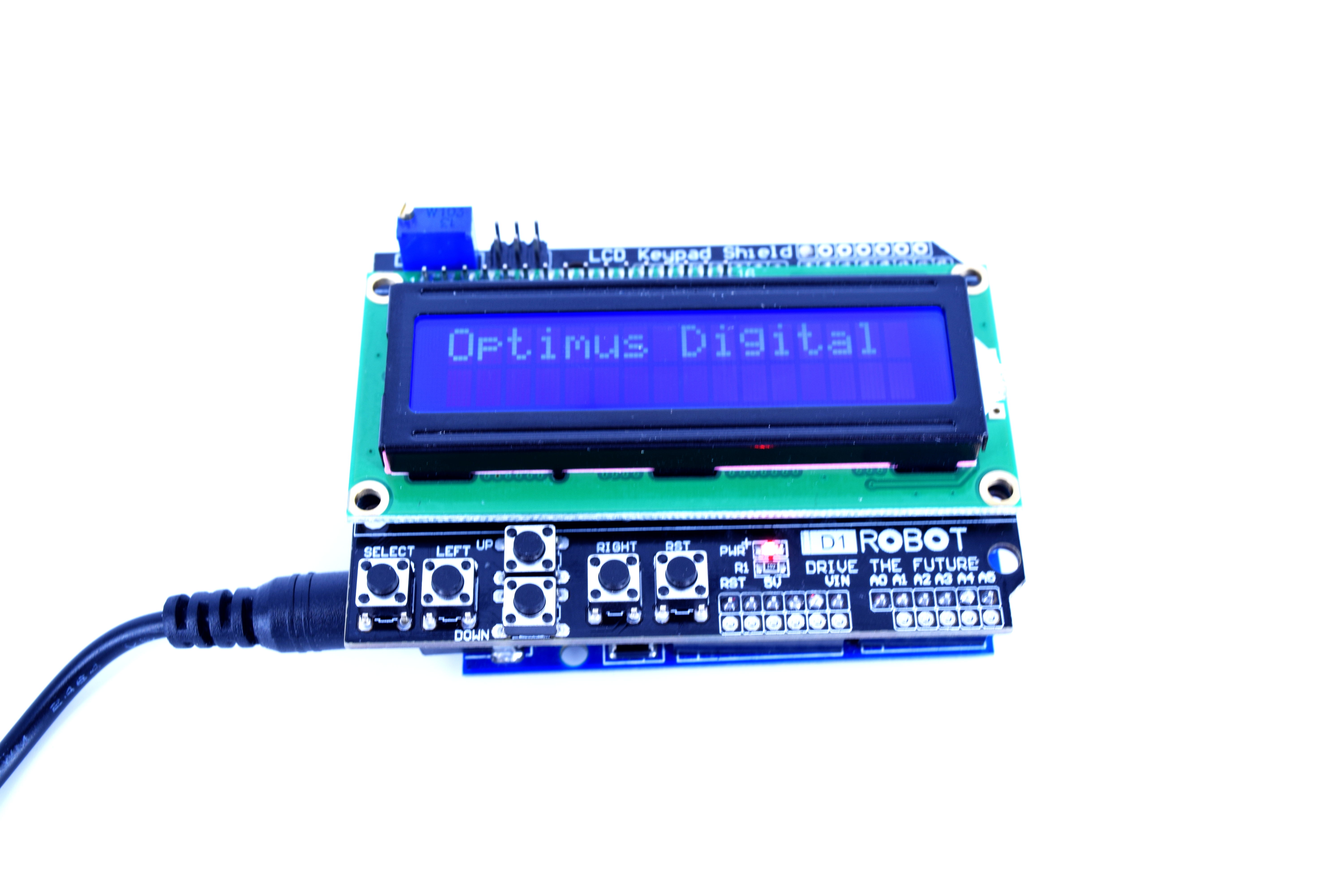

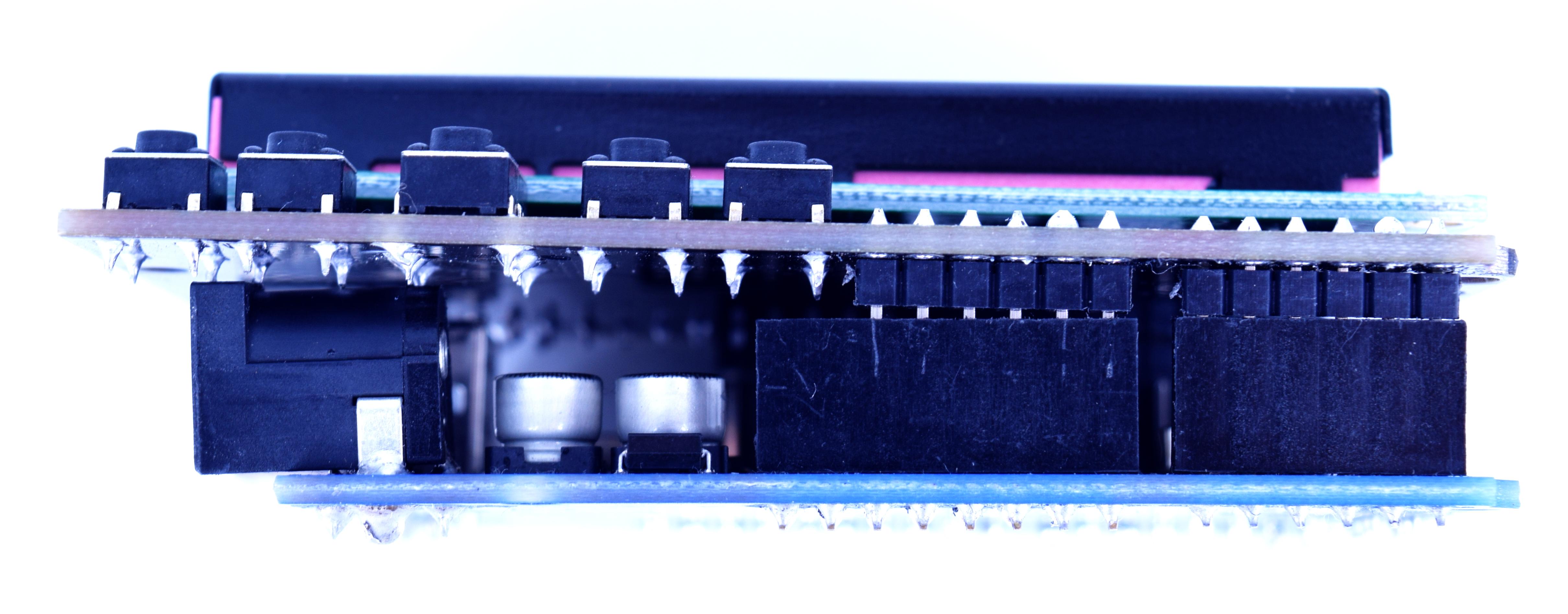

În imaginile atașate mai jos puteți observa shield-ul montat pe o placă de dezvoltare Arduino.

ATENȚIE!!! Aveți grijă să montați shield-ul corespunzător, astfel riscați să stricați modulul. Pentru a verifica acest lucru, puteți să controlați ca pinii analogi de pe shield ( marcați cu A0 A1 A2 A3 A4 A5 ) să fie introduși în pinii corespunzători de pe placa de dezvoltare Arduino.

2. Încărcați un cod pe placa de dezvoltare.

După ce ați montat shield-ul, puteți să încărcați un cod pentru a testa funcționalitatea acestuia. Este recomandat ca pinii utilizați de LCD și butoane să nu fie utilizați de alte componente, cum ar fi senzori, astfel s-ar putea să existe interferențe.

Pinii utilizați de LCD:

  • RS - pin-ul digital 8;
  • EN - pin-ul digital 9;
  • D7 - pin-ul digital 7;
  • D6 - pin-ul digital 6;
  • D5 - pin-ul digital 5;
  • D4 - pin-ul digital 4.

Butoanele utilizează pin-ul analog A0.

Pentru mai multe detalii despre cum sa utilizați acest shield, consultați codul atașat mai jos. Acesta include comentarii care explica modul de funcționare a acestui shield.

Dacă ați încărcat codul pe placa de dezvoltare, iar caracterele nu sunt afișate corespunzător, este posibil ca luminozitatea LCD-ului să nu fie potrivita. Aceasta se poate regla prin intermediul potențiometrului albastru instalat pe shield.

Recenzii

Nota
25.03.2023

Reglare lumina

Este mai bine cu lumina slaba dar daca se stinge de tot nu se vede nimic.
,,Nu folositi pinul D10 ca output/high sau pwm ca faceti scurt in shield (vezi datasheetul shieldului)"
Ba eu am folosit analogWrite(10, 80); si merge foarte bine. Pinul 10 merge la rezistente de valoare mare, 4,7kOhm, deci nu se poate intampla nimic rau

Nota
02.12.2016

de retinut

Trebuie sa tineti cont de ce s-a postat anterior, dar in primul rand de declaratia: LiquidCrystal lcd(8, 9, 4, 5, 6, 7); Nu am dat 5 stele pentru ca albastrul LCD-ului este enervant (cei care au proiectat LCD-ul cred ca nu aveau cunostinta despre culori; rosu cred ca era mai suportabil....) si alta culoare nu aveau.

  • 8 din 16 persoane au considerat aceasta recenzie utila.
Nota
06.10.2016

Potentiometru contrast

Rotiti potentiometrul de contrast catre dreapta mult, altfel nu se afiseaza nimic.
Folositi exemplul de aici: http://openhardware.gridshield.net/home/lcd-keypad-shield-test
Range-urile pentru tastatura analogica difera. Le puteti determina folosind exemplul din link

  • 19 din 19 persoane au considerat aceasta recenzie utila.
Nota
31.01.2016

merge bine dar cu ceva atentie

Shield-ul este proiectat pentru necesitati multiple iar lumina porneste automat daca nu e folosit pinul D10. Setati pinul D10 output/low ca sa stingeti lumina, iar ca s-o aprindeti setati pinul ca input sau nu-l declarati deloc. Nu folositi pinul D10 ca output/high sau pwm ca faceti scurt in shield (vezi datasheetul shieldului).

  • 19 din 19 persoane au considerat aceasta recenzie utila.
