Shield Raspberry Pi Bonnet Adafruit Audio I2S cu Amplificator 3W Stereo (mini kit)

Descriere și specificații:

Acest shield se potrivește perfect cu Raspberry Pi Zero dar se poate folosi și cu celelalte modele, conectat printr-un cablu 2x20. A fost testat cu Raspbian (sistemul oficial de operare) și Retropie.

Acest shield utilizează standardul de sunet digital I2S un pentru a obține un sunet cu adevărat clar. Datele digitale merg direct în amplificator, astfel încât nu există nici o întreurpere ca cea de la mufa pentru căști.  Doar conectați orice difuzoare de 4 - 8 ohmi, până la 3 watți, rulați scriptul de instalare pe orice Raspberry Pi, reporniți și sunteți gata.

Are la bază MAX98357, un amplificator cu eficiență mare.

Fiecare pachet vine cu un PCB complet asamblat cu un header 2x20 și 2 blocuri terminale. Necesită lipituri simple.

Fie conectați una dintre seturile de boxe chiar la mufa JST în mijloc, fie puteți să lipiți blocurile de terminale și apoi să conectați orice difuzor.

Nu uitați să vă asigurați că aveți o sursă de alimentare puternică de 5 V - mai ales dacă utilizați difuzoare de 3ohm.

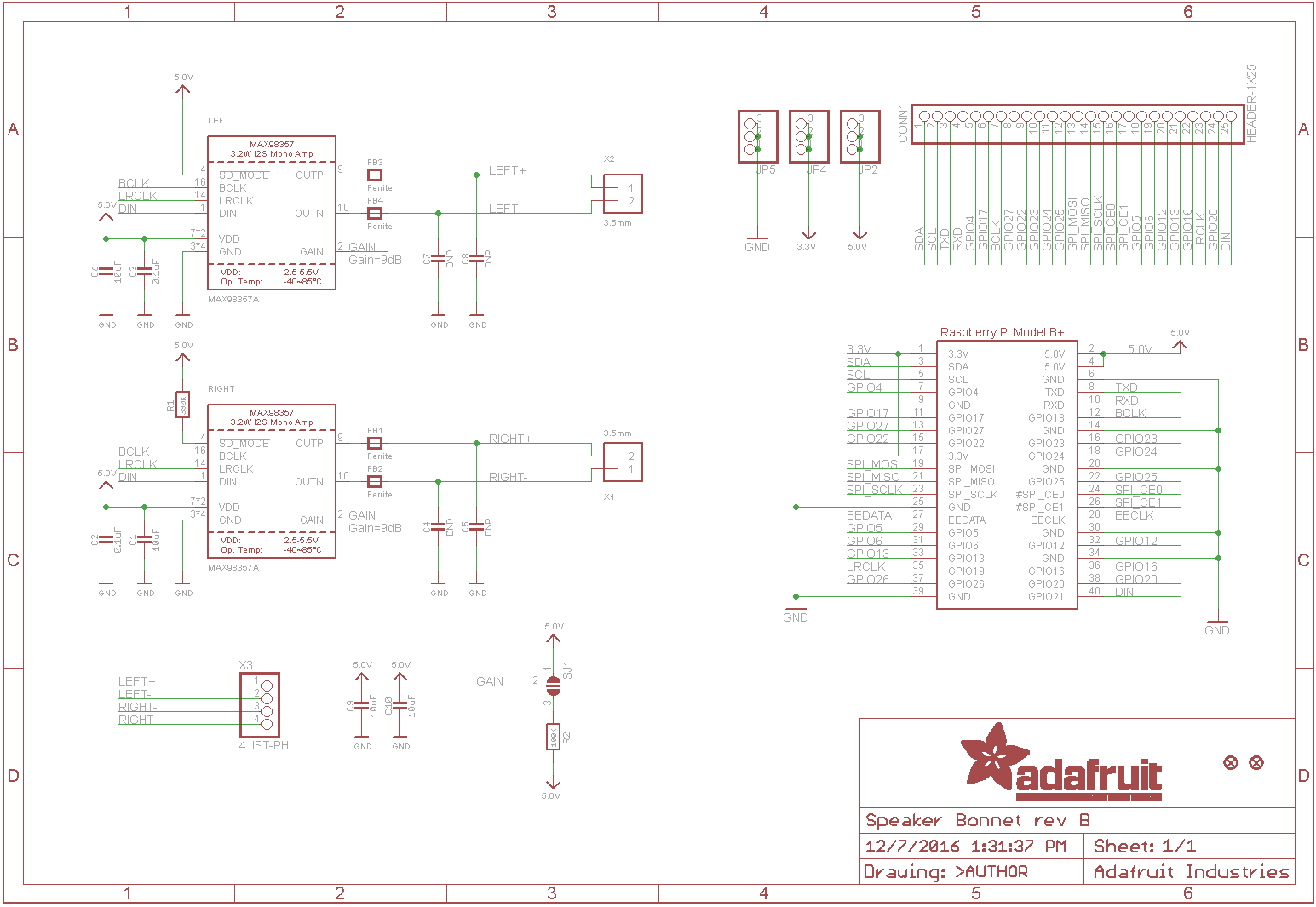

Documentația MAX98357, schema și alte biblioteci utile sunt disponibile în secțiunea Descărcări de mai jos.
