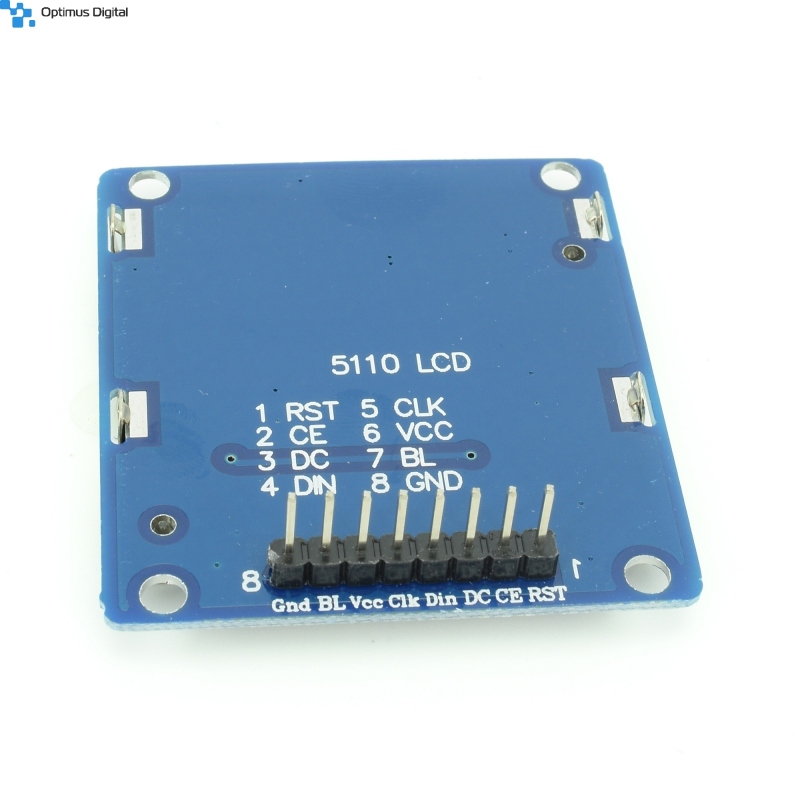

Modul LCD cu Controller PCD8544 Albastru (LCD Compatibil cu 5110)

Caracteristici tehnice:

• Tensiune de alimentare: 3.3V;
• Curent: 320uA;
• Comunicație SPI;
• 84 x 48 caractere.

Modulul LCD cu Controller PCD8544 Roșu (LCD Compatibil cu 5110) este ideal pentru proiectele dumneavoastră de electronică unde un LCD de tip 1602 nu este de ajuns. LCD-ul 5110 vă permite sa afișați 84 x 48 pixeli, creând imagini sau alte simboluri.

LCD-ul și controller-ul consumă foarte puțin, intensitatea necesară fiind de 320uA, la o tensiune de alimentare de 3.3V.

Display-ul este foarte popular și folosit în ultima vreme, fiind cunoscut pentru simplitatea lui. Exemple de cod se găsesc în fișierele atașate.

Consumul mic de energie și dimensiunile reduse îl fac ușor de integrat în proiecte, mai ales atunci când se folosește o baterie ce are nevoie de o durată de viață cât mai îndelungată. În ciuda dimensiunilor reduse oferă o rezoluție relativ bună. Poate afișa text, simboluri si are lumina de fundal albastra. Cu bibliotecile potrivite puteti afisa imagini in format bitmap.

Pentru a avea un consum cât mai mic, respectiv o durată a bateriei cât mai mare, multe dispozitive folosesc o tensiune de alimentare mai mică – 3,3 V. Acest LCD face parte din această categorie.

Utilizare împreună cu Arduino

Pentru a utiliza modulul vom folosi două biblioteci:
http://cartearduino.ro/v1/link28.0

Biblioteca PCD8544 conține funcții pentru controlul tuturor LCD-urilor din familia PCD, precum 5110, 4110, 3110, etc.

Biblioteca GFX conține funcții pentru afișarea diverselor elemente grafice:

http://cartearduino.ro/v1/link28.1

Veți avea nevoie de aceste biblioteci. Este posibil să le instalați și fără a mai accesa http://cartearduino.ro/v1/link28.2 , doar cu ajutorul Managerului de biblioteci.

Conexiunile sunt prezentate în figura de mai jos:

Atenție, tensiunea de alimentare a modulului este 3,3 V. Acesta dispune de un backlight albastru, a cărui luminozitate este controlată de potențiometrul din imagine. Un simplu rezistor ar fi suficient, dar în acest caz nu veți putea ajusta luminozitatea. Modulul folosește protocolul SPI pentru a comunica cu Arduino.

Încărcați și rulați exemplul oferit de biblioteca Adafruit-PCD8544.h . Puteți folosi funcțiile puse la dispoziție pentru a afișa text și caractere. Puteți afișa imagini bitmap (de rezoluție redusă). Formatul bitmap stochează pixelii ce alcătuiesc imaginea sub valori hexazecimale. Pentru a afișa imaginea bitmap pe care o doriți, puteți folosi un convertor online bitmap-to-hexadecimal, iar mai apoi încărcați valorile obținute într-o matrice de elemente de tip întreg, așa cum se observă în exemplul dat.

Deși are dimensiuni relativ mici, acest display poate afișa mult mai multe elemente decât LCD-ul clasic 16x2, precum un calendar. Puteți crea un proiect de tip digital-stickynotes cu alarmă, pe care îl puteți folosi împreună cu un joystick pentru a crea un joc sau cu ADC-ul Arduino pentru a crea un mini-osciloscop.
