Afișaj LED RGB cu 7 Segmente pentru micro:bit

Afișajul LED este un afișaj cu 4 cifre pe 7 segmente pentru micro:bit. Poate fi utilizat pentru a afișa numere și litere și alte caractere, dar cu limitele impuse de cele 7 segmente ale fiecărei cifre.

Redirecționarea serială în bloc permite mesajului micro: bit să trimită (TX) mesajele seriale pe pinul 0. Setează pinul RX la pinul 16, dar acesta nu este utilizat. Când se utilizează afișajul pe 7 segmente, micro-bit-ul transmite numai mesaje, nu le primește.

Pentru alimentarea afișajului cu 7 segmente, conectați doar 3V și GND pe micro: bit la 3V și GND la placa de afișare de 7 segmente folosind clipuri crocodil.

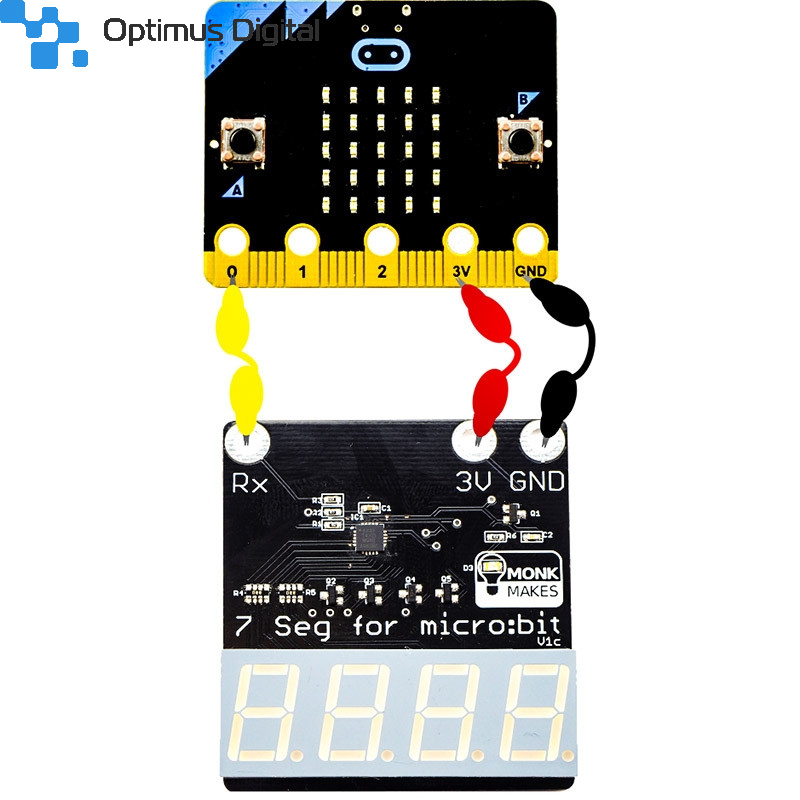

Conectați pinii de alimentare GND și 3V între micro:bit și afișajul cu 4 cifre pe 7 segmente pentru micro: bit. Conectați pinul Rx (recepție) al afișajului cu 7 segmente pentru microbit la oricare dintre pinii micro:bit.

Caracteristici:

• Ușor de conectat (are nevoie doar de un micro:bit plus putere);
• Alimentat direct de la pinii micro:bit;
• Trimite-ți mesaje pe ecran utilizând micro:bit blocuri serial;
• Util pentru a afișa citirile de la senzori, realizare de ceasuri, etc.

Conținut:

• 1 x Afișaj cu 4 cifre pe 7 segmente pentru micro:bit.

Dimensiuni:

• Lungime: 57mm;
• Lățime: 51 mm;
• Înălțime: 9.7 mm;
• Grosimea PCB-ului : 1.6 mm.

Necesar:

• Cablu USB către microUSB;
• MakeCode Editor.
