LCD 10.1'' 1280×800, IPS cu Carcasa (compatibil cu Raspberry Pi 3)

Specificații produs:

• Tehnologie IPS;
• Rezoluție de 1280 x 800 pixeli;
• Conexiune compatibila cu HDMI;
• Diagonală de 10.1 inch;
• Touchscreen capacitiv cu până la 10 puncte;
• Carcasă cu suport cu unghi de înclinare de 30/45 grade;
• Găuri de montare pentru Raspberry Pi 3B/2B/B+/A+/B, BB Black, Banana Pi;
• Compatibil cu Raspberry Pi, sistem de operare Raspbian (fără driver - single touch);
• Compatibil cu sisteme Windows 10/8.1/8/7 (fără driver - multi-touch 10 puncte);
• Interfață USB pentru touchscreen;
• Suportă backlight variabil pe 5 niveluri.

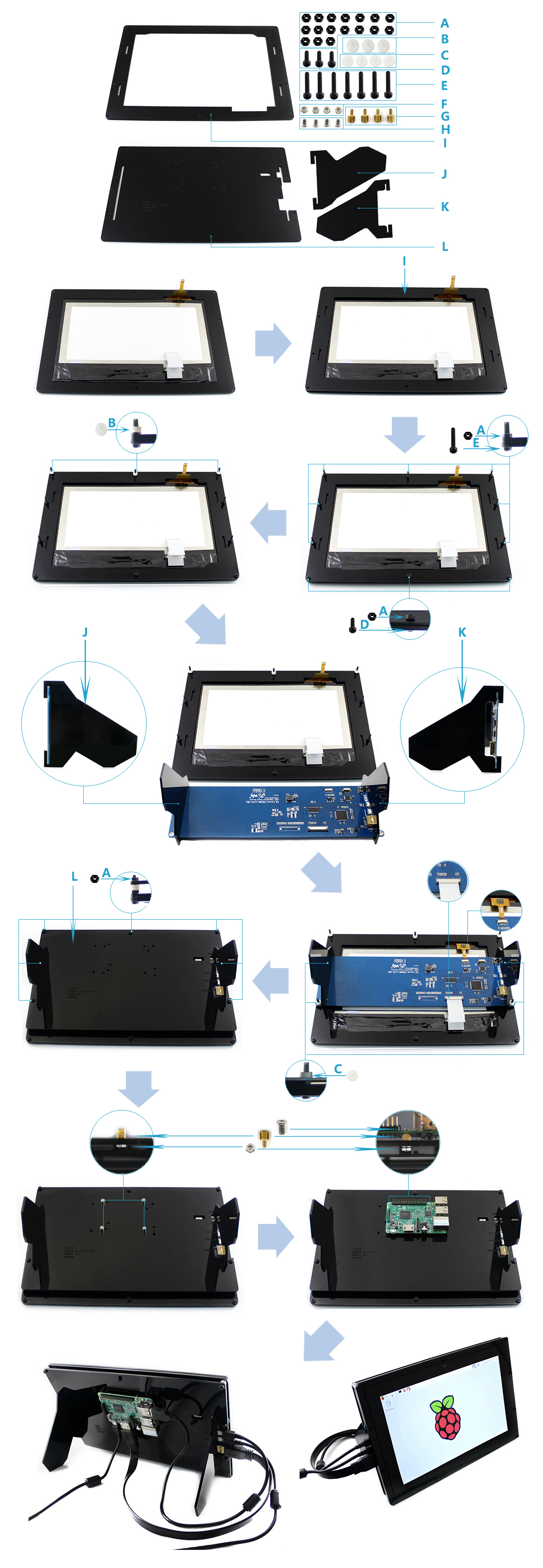

Fotografii cu instrucțiuni de asamblare fot fi găsite atașat.

Folosire cu Windows OS:

• Produsul este compatibil cu Windows 10/8.1/8/7;
• Pentru folosire touchscreen, nu este nevoie de instalare driver;
• Pe Windows 10/8.1/8 e disponibil multitouch (10 puncte), iar pe Windows 7 single touch;
• Pentru multiple displays, touchscreen-ul funcționează doar pe ecranul setat ca și principal.

1. Conectați cablul micro USB A de alimentare la o tensiune de 5V, curent 2.5A (ALIMENTATORUL NU ESTE INCLUS);
2. Conectați cablul USB pentru touchscreen la un port USB al computer-ului;
3. Conectați cablul compatibil cu HDMI.

Folosire cu Raspberry Pi:

• Sistemul de operare Raspbian nu detecteaza și nu setează automat rezoluția, astfel ca ea trebuie setată de către dumneavoastră;
• Pentru setarea rezoluției, trebuie să editați fișierul /config.txt de pe cardul microSD cu imaginea sistemului de operare;

1. Adăugați la sfârșitul fișierului următorul cod:

max_usb_current=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 1280 800 60 6 0 0 0
hdmi_drive=1

2. În cazul în care nu funcționează, schimbați codul introdus cu:
max_usb_current=1
hdmi_group=2
hdmi_mode=27

3. În cazul în care imaginilea care rezoluția înca nu este perfecta, stergeți următoarea linie din config.txt;
hdmi_drive=2

1. Conectați cablul de alimentare micro USB la o sursa de alimentare de 5V, 2.5A (ALIMENTATORUL NU ESTE INCLUS);
2. Conectați cablul compatibil cu HDMI la ecran și la Raspberry Pi;
3. Conectați cablul USB pentru touchscreen la Raspberry Pi;
4. Introduceți cardul microSD în Raspberry Pi și alimentați plăcuța.
