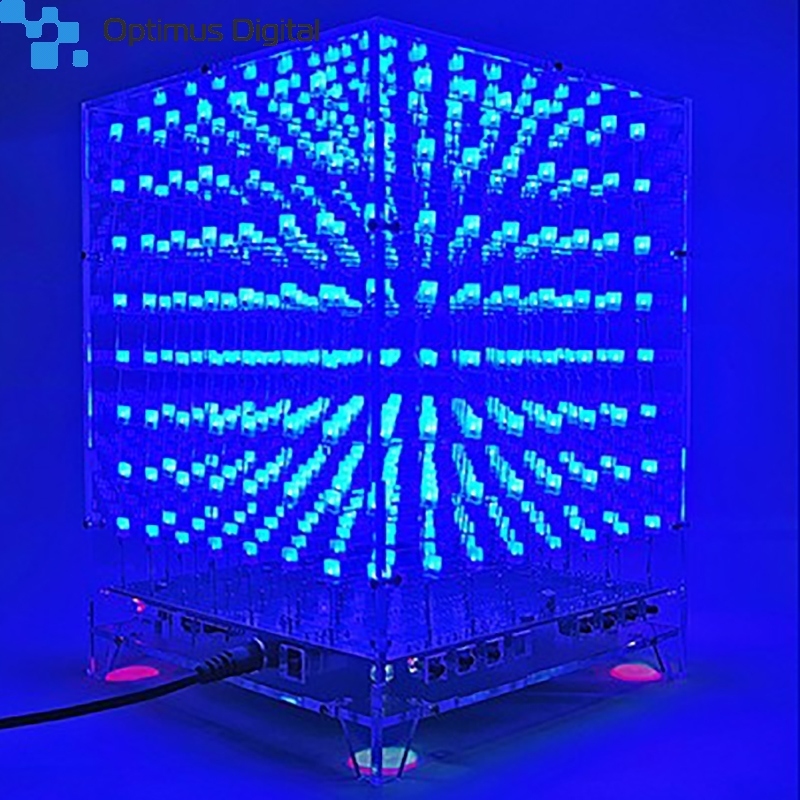

Kit DIY Cub cu LED-uri MP3 3D 8 x 8 x 8 mm și Carcasă Perspex 3 mm

Descriere și specificații:

Caracteristici:

• Amplificator încorporat 3W + difuzor de înaltă calitate de 3W;
• Poate fi introdus un card de memorie TF pentru a reda muzică;
• Se poate introduce un disc pentru a reda muzică;
• MP3 încorporat cu volumul ajustabil;
• 42 tipuri de animații încorporate (rulează când este alimentat);
• 14 tipuri de animații audio încorporate;
• Poate fi controlat la distanță prin infraroșu;
• Funcția de reglare automată a fotorezistorului;

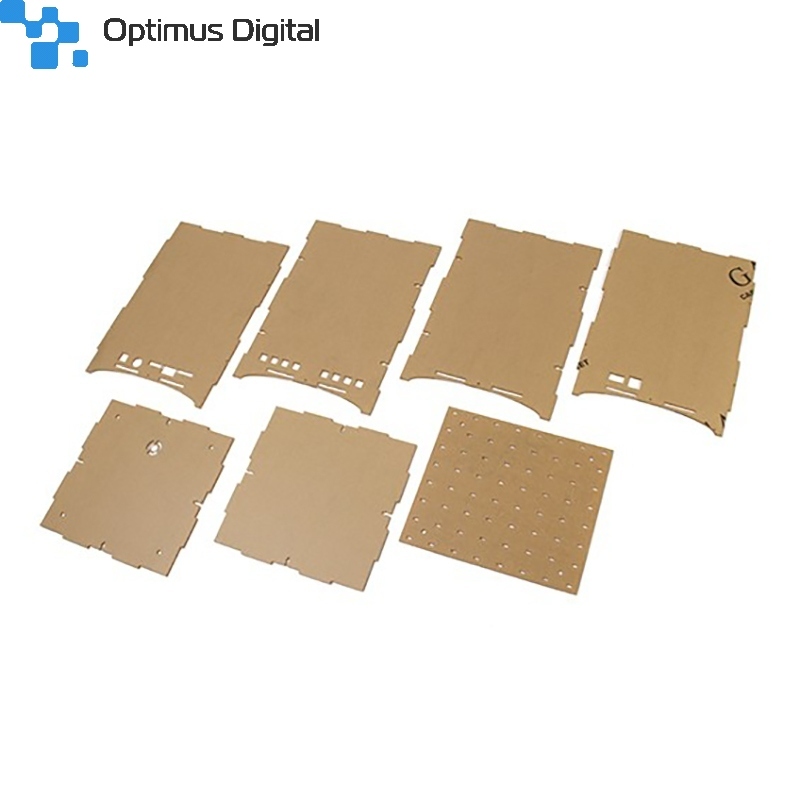

• Dimensiunea carcasei: 233 x 161 x 161 mm;
• Placă PCB: 150 x 150 mm;
• Tensiune de intrare: încărcător de 5V/5V;
• Curent: 1A-2A (preferabil 2A).

Patru funcții cheie:

• Tasta K1: selecția modului (modul zi sau noapte);
• Tasta K2: selecția modului 3D8 PC (apăsați tasta K1 pentru selecție);
• Tasta K3: selecția celor 42 de moduri de animație (apăsați tasta K1 pentru selecție);
• Tasta K4: selcția celor 14 tipuri de moduri de animație audio (apăsați tasta K1 pentru selecție).

Trei taste pentru muzică:

• Tasta S1: comanda de redare/oprire a muzicii;
• Tasta S2: redați melodia precedentă/ controlul volumului;
• Tasta S3: redați melodia următoare/ controlul volumului.

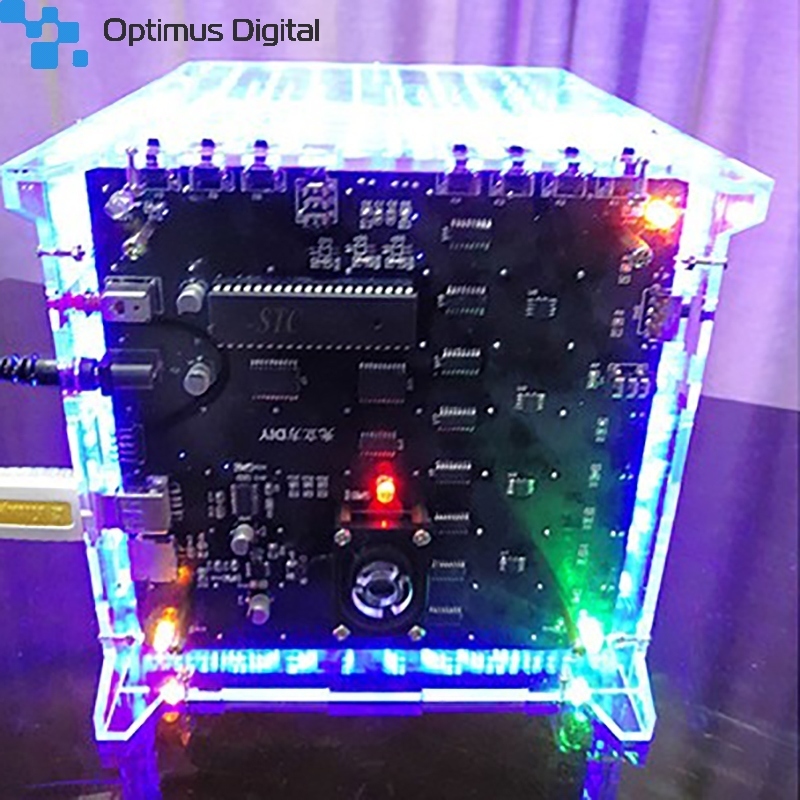

Design-ul circuitului:

• Microcontroler integrat STC12C5A60S2 1T de mare viteză;
• Driverul buffer 74HC245 (conexiune în cascadă);
• Chip MOS conductor de 5A (pentru luminozitatea neuniformă);
• Chip de scanare de mare viteză și chip cascadă de control serial;
• Utilizează un chip performant pentru muzica MP3;
• Utilizează un chip performant 8002B pentru amplificarea puterii.

Documentația și schema sunt disponibile în secțiunea Descărcări de mai jos.
