Placă de Dezvoltare Compatibilă cu Arduino Pro Mini (ATmega328p) 5 V

Caracteristici tehnice:

• Tensiune de alimentare: 5 V;
• Tensiune de alimentare suportată de limitator: 7 V - 12 V;
• Pini I/O: 20;
• Pini PWM: 6 (din cei 20 de I/O);
• Pini ADC: 8 (din cei 20 de I/O);
• Memorie flash: 32kB;
• Comunicație TWI, SPI și UART;
• Frecvență de funcționare: 16 MHz.

Dimensiuni: 3.33 cm x 1.8 cm.

Această plăcuță de dezvoltare oferă dimensiuni reduse cu același microcontroller puternic de pe Arduino Uno. Poate fi folosită împreună cu alți senzori pentru a crea diferite montaje.

Pentru a programa această plăcuță aveți nevoie de un programator pentru microcontrollere AVR. Ea este compatibilă pin la pin cu Arduino Pro Mini, având câțiva pini în plus ce pot fi sau nu lipiți.

Instrucțiuni de utilizare:

1. Instalați mediul de dezvoltare Arduino IDE.

Arduino IDE este disponibil gratuit pe site-ul oficial și poate fi descărcat accesând acest link. Acest program este compatibil cu majoritatea sistemelor de dezvoltare ( Linux, Mac OS X și Windows ).

2. Configurați mediul de dezvoltare pentru a fi folosit împreuna cu placa de dezvoltare.

Deschideți tab-ul "INSTRUMENTE" și selectați placă de dezvoltare "Arduino Pro or Pro MIni". Acum selectați tipul de procesor "ATmega328P ( 5 V, 16 MHZ) ".

3. Crearea codului.

După ce ați instalat Arduino IDE, puteți să scrieți primul program pentru placa de dezvoltare. Limbajul de programare utilizat este C++ ( ușor modificat ).

Codul are la bază doua funcții principale:

• Funcția "void setup()": Aceasta rulează o singură dată atunci când placa de dezvoltare este pornită. De obicei, această funcție este utilizată pentru inițializarea pinilor ( ca INPUT sau OUTPUT) sau pentru pornirea comunicării serial ( "Serial.begin" );
• Funcția "void loop()": Aceasta rulează la nesfârșit până când placa este oprită. De obicei, această funcție este utilă pentru a citi datele măsurate de diverși senzori atașați la placa de dezvoltare sau pentru a actualiza date pe un ecran LCD.

După ce ați scris programul sau ați deschis unul din Fișier -> Exemple, apăsați butonul "Verificare"  sau scurtătura CTRL + R, pentru a compila codul. Dacă codul este lipsit de erori de sintaxă, în partea de jos ar trebuie sa apară textul "Compilare terminată". În caz contrat o să apară un mesaj de eroare care ar trebui să ajute la corectarea erorii.

În imaginea atașată mai jos puteți observa un exemplu de cod "Blink" care a fost compilat cu succes.

4. Conectați placa de dezvoltare și încărcați codul.

Încărcarea codului pe o placă de dezvoltare compatibilă Pro Mini se face diferit față de o placa compatibilă cu Arduino Uno sau Nano. Este nevoie de un programator, cum ar fi acesta. De preferat este să utilizați un programator care are un pin RESET pentru a reseta placa de dezvoltare automat în momentul încărcării de cod.

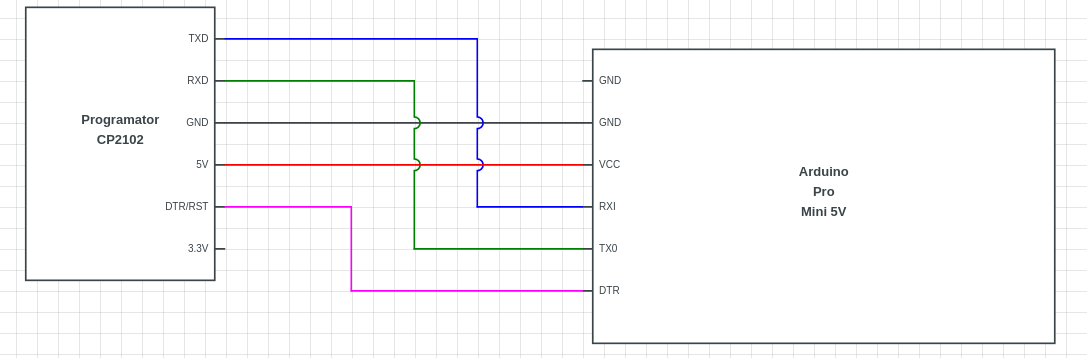

Conectarea programatorului la placa se realizează astfel:

După conectarea programatorului la placa, puteți să îl introduceți în calculatorul dumneavoastră și să selectați portul deschizând meniul Tools -> Port. Apăsați pe butonul "Încarcă" sau scurtătura CTRL + U pentru a încărca codul pe placa de dezvoltare. După finalizarea scrierii codului în memoria plăcii, o să primiți un mesaj de confirmare că nu au apărut probleme. În caz contrar, încărcarea este oprită și vor fi afișate detalii referitoare la problemele apărute.

5. Atașați senzorii.

Placa este compatibilă cu Arduino Pro Mini 5 V, așa că orice senzor pentru Arduino Pro Mini poate fi folosit cu acest produs.

ATENȚIE!!! Aveți grijă să nu conectați componente care consumă prea mult curent deoarece riscați să stricați placa. De asemenea, respectați polaritatea senzorilor pentru a nu-i distruge.

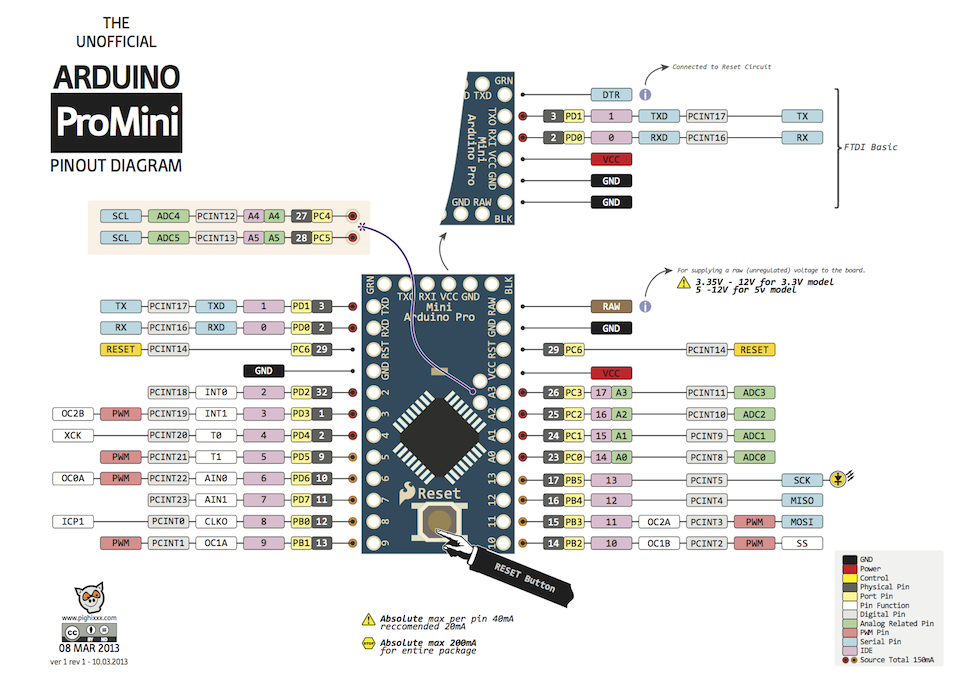

În imaginea atașată mai jos puteți observa harta pinilor. Aceasta este utilă când aveți nevoie să folosiți pini speciali, cum ar fi pini PWM, ADC, SDA, SCL etc.

Proiecte:

• Radio FM.
