Modul Microfon MEMS SPH0645LM4H I2S Adafruit

Descriere și specificații:

Odată cu evoluția și extinederea proiectelor, disponibilitatea pinilor analogici scade. Acest microfon are interfață I2S, 3 pini digitali: clock, data și selecție stânga-dreapta pentru clock.

Atunci când este conectat la microcontroller sau computer, master-ul I2S citește, la frecvențe mari, datele de la microfon. Nu este nevoie de conversia analog-digitală.

Acest microfon este un element mono. Puteți selecta canalul stâng sau drept prin conectarea pinului Select la alimentare, respectiv la masă. Puteți conecta ușor al doilea microfon pentru a obține stereo: cele două pot împărți clock, ws și data. Unul dintre ele va avea pinul Select conectat la masă iar celălalt la alimentare.

Orificiul pentru detecție este orientat în jos, atenție la realizarea montajului.

Se alimentează cu tensiuni între 1.6V și 3.6V (incompatibil cu logica 5V).

Atenție: Nu toate microcontroller-ele au interfață I2S, ci doar cele mai avansate ca Arduino Zero, Feather M0 sau Raspberry Pi.

• SNR: 65dB;
• Consum curent: 600uA;
• Ecranat RF;
• Dimensiuni: 16.7mm x 12.7mm x 1.8mm;
• Masă: 0.4g.

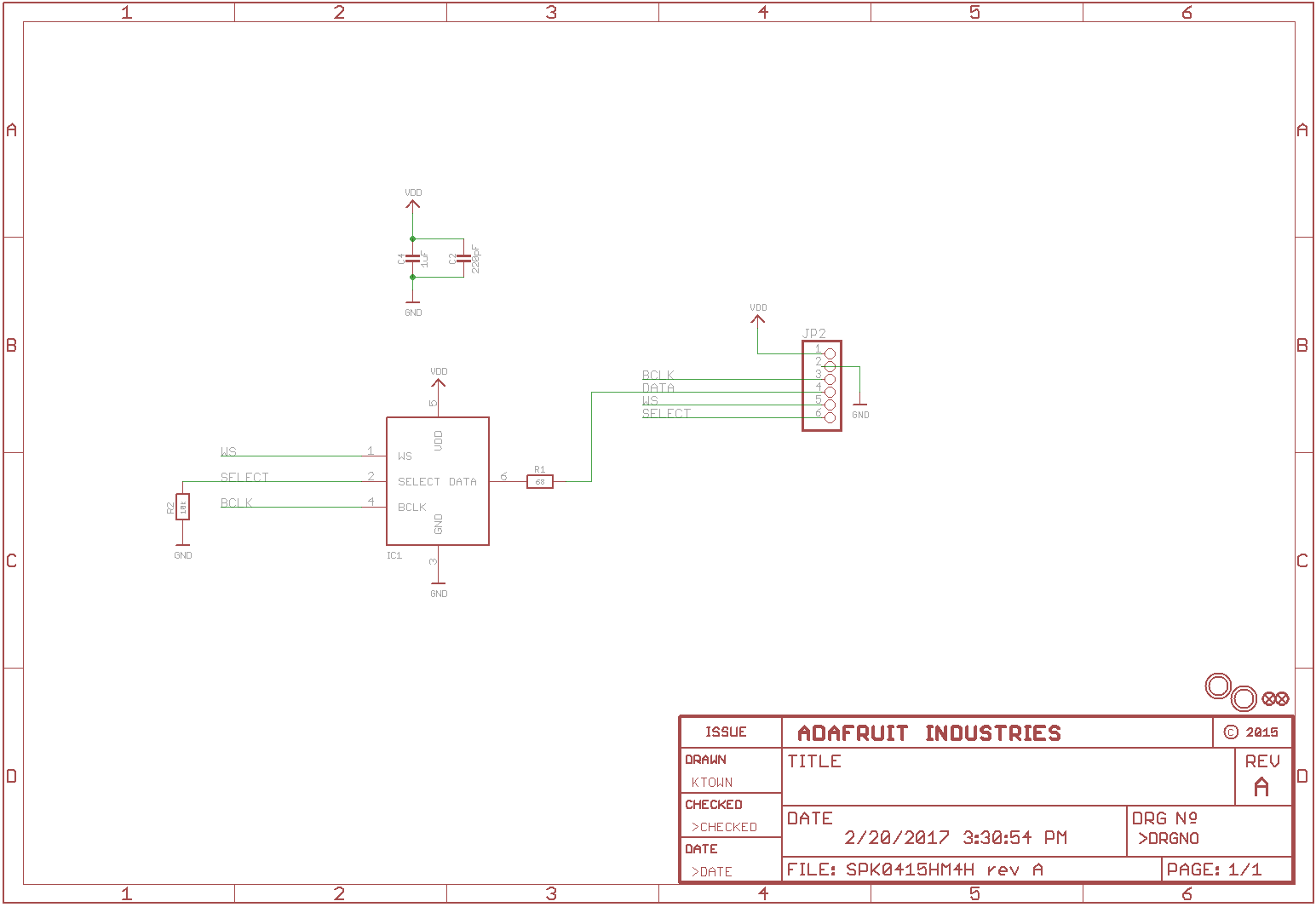

Tutorial, schemă, fișiera Eagle și bibliotecă Fritzing disponibile în secțiunea Descărcări de mai jos.
