Modul Ceas in timp real DS1307

Caracteristici tehnice:

• Tensiune alimentare DS1307: 4.5V - 5.5V;
• Tensiune alimentare AT24C32: 2.7V - 5.5V;
• Consum curent DS1307: 1.5mA;
• Consum curent AT24C32: 3mA;
• Baterie CR2032 de backup.(neinclusa)

Circuit integrat DS1307 este un modul ideal pentru a memora și a incrementa automat data, anul, ziua săptămânii și ora, atât în format AM, cât și PM. Chiar dacă i se întrerupe alimentarea, acesta trece pe modul de backup, consumând maxim 500uA din bateria atașată. Acesta poate funcționa pe baterie până la 1 an. Circuit comunică pe interfață I²C cu plăcuțe de dezvoltare Arduino sau microcontrollere.

Modulul de memorie EEPROM AT24C32 este util pentru a memora date, comunicând pe interfață I²C. De exemplu, puteți folosi acest modul pentru a memora ore la care se întamplă anumite evenimente. De exemplu, puteți folosi un senzor de vibrații pentru a detecta cutremure și să memorați ora la care s-a întâmplat.

Utilizare împreună cu Arduino

Modulele RTC sunt dispozitive ce rețin ora. Circuitul integrat DS1307 este un modul ideal pentru a memora și a incrementa automat data, anul, ziua săptămânii și ora, atât în format AM, cât și PM. Chiar dacă i se întrerupe alimentarea, acesta trece pe modul de backup, consumând maxim 500 uA din bateria atașată. Acesta poate funcționa pe baterie până la 1 an. Circuitul comunică pe interfață I2C cu plăcuțe de dezvoltare Arduino sau microcontrolere.

Modulul de memorie EEPROM AT24C32 este util pentru a memora date, comunicând pe interfață I2C. De exemplu, puteți folosi acest modul pentru a memora ore la care se întâmplă anumite evenimente. De exemplu, puteți folosi un senzor de vibrații pentru a detecta cutremure și pentru a memora ora la care s-a întâmplat.

Acest modul este foarte ușor de folosit. Alimentăm modulul și conectăm pinii SDA și SCL la pinii Arduino A4, respectiv A5.
Descărcați biblioteca DS1307 de la pagina http://cartearduino.ro/v1/link39.0

După ce ați instalat biblioteca, scrieți programul pe plăcuța Arduino și urmăriți comentariile pentru a înțelege codul. În monitorul serial veți obține:

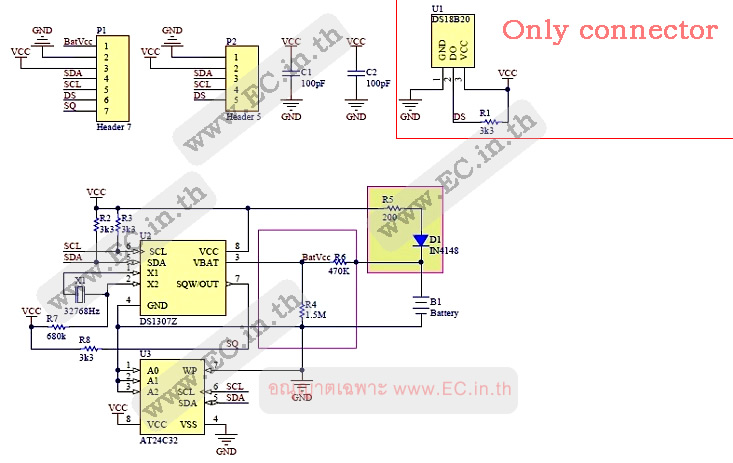

Modulul prezintă două perechi de pini SDA/SCL de pe care puteți citi datele. Acesta conține, de asemenea și un senzor de temperatură DS18B20 ce oferă un output prin pinul DS. Pinul SQ generează o ieșire de tip semnal dreptunghiular (acesta nu este folosit în mod normal).
Biblioteca DS1307 oferă și alte exemple pe care le puteți încerca pentru a învăța mai multe despre modulul DS1307.

Informații suplimentare legate de adresele I²C găsiți consultând datasheet-urile atașate.
