Adaptor I2C pentru LCD 1602

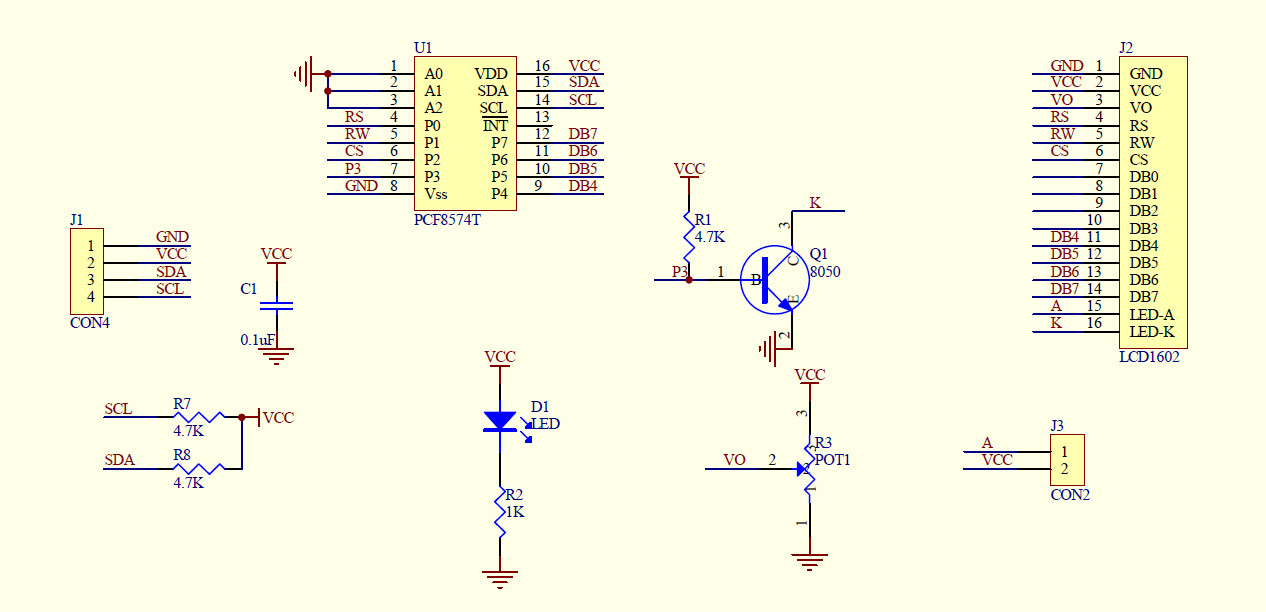

Modulul reprezintă un adaptor ce se montează direct pe ecranul LCD. Display-ul trebuie să fie de tip 1602 sau 2004 și bazat pe controller-ul HD44780.

Comunicația I²C reprezintă un avantaj deoarece avem nevoie de doar două fire pentru a comunica cu plăcuța de dezvoltare Arduino sau cu un alt microcontroller. Cele două fire sunt necesare pentru clock și pentru date.

Modulul conține potențiometru pentru a regla contrastul și este compatibil și cu ecranele ce au iluminare de fundal.

Adresa pentru magistrala de comunicație poate fi consultată în datasheet.

Instrucțiuni de utilizare:

1. Conectați adaptorul I²C la modulul LCD.

Utilizarea adaptorului se poate face în mai multe moduri. Un mod ușor de folosit este utilizarea unui breadboard pentru a realiza conexiunile între adaptor și modul LCD. Dacă aveți experiență în lipirea cu fludor, puteți sa lipiți adaptorul direct pe spatele ecranului LCD.

Un exemplu de adaptor lipit este prezentat în poza atașată mai jos.

2. Conectați LCD-ul la o placă de dezvoltare.

În acest tutorial, vă vom prezenta cum să folosiți LCD-ul împreuna cu o placă de dezvoltare Arduino. Acest LCD este compatibil cu orice placă de dezvoltare care suportă interfața I²C.

Conectarea la placa de dezvoltare se face astfel:

Pinii SDA și SCL corespund pinilor A4, respectiv A5. Alimentarea modului se face cu o tensiune de 5 V DC.

3. Încărcați codul.

Tot ce trebuie să mai faceți este să încărcați un cod pe placa de dezvoltare Arduino care să folosească LCD-ul prin interfața de control I²C.

Bibliotecile necesare sunt "Wire.h" și "LiquidCrystal_I2C.h". Prima bibliotecă este inclusă în platforma de dezvoltare Arduino IDE, iar cea de-a doua poate fi descărcată de la fișierele atașate mai jos.

Pentru a adăuga biblioteca trebuie să deschideți mediul de dezvoltare și să selectați tab-ul Sketch > Include Library > Add .ZIP library. Acum se va deschide o fereastră unde trebuie să selectați biblioteca "LiquidCrystal_I2C.ZIP".

Adresa I²C a LCD-ului este, de obicei, 0x27. În caz că această adresă nu funcționează, puteți utiliza adresa 0x3F.

4.Ajustarea contrastului.

În cazul în care nu puteți vedea caracterele afișate pe ecran, pe spatele modului există un potențiometru albastru care are ca scop setarea contrastului.
